產品結構簡圖:
產品結構特點:

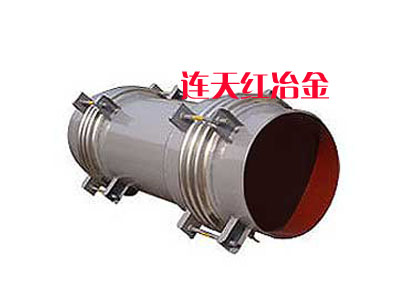

該類膨脹節由兩段波紋管、中間接管及帶有限位螺母的小拉桿等零件組成，它在吸收橫向位移的同時，還吸收軸向位移。小拉桿不能承受內壓推力。
訂貨標記示例:
1000 XH (8) - 0.25 Ⅱ(A) -L
1000:公稱通徑mm XH:類型代號 (8):總波數 0.25:設計壓力MPa I(A):碳鋼端管連接.L:產品長度mm
備注:
1、用戶使用時若不需要小拉桿，請在訂貨時注明。
2、若實際補償量大于樣本上的規定值（壽命N ≤1000次），則產品在安裝后必須拆除小拉桿。
3、用戶使用時若需要小拉桿，則在安裝后務必將螺母松開并離開耳板（或撐板）一段距離（數值由軸向補償量確定）。
4、當需要內襯筒,選型和訂貨時需要注明:碳鋼內襯注明_內襯(A),不銹鋼內襯注明(Cr)
|
